منزل حاويات جاهز قابل للتوسيع بطول 20 قدمًا

منزل حاويات قابل للتوسيع بطول 20 قدمًا: حل اقتصادي وصديق للبيئة. يتميز بإطار فولاذي خفيف الوزن مع ألواح ساندويتش عالية المتانة لتجميع سريع وسهل - يمكن نشره في أي مكان خلال أيام.

رقم الصنف :

T-021

النظام (موك) :

1 set

دفع :

50% deposite,50% before shipment

أصل المنتج :

Guangdong province

لون :

customized

ميناء الشحن :

Nansha port

فترة إنتاج :

20-25 days

ثقل :

4000KG

معلومات أساسية

مواصفات منزل حاويات قابل للتمديد بطول 20 قدمًا

الأبعاد والسعة
حجم التحميل (الطول × العرض × الارتفاع)	5900 × 2200 × 2480 مم	الحجم بعد التوسيع (الطول × العرض × الارتفاع)	5900 × 6300 × 2480 مم
وزن	4000 كجم	الطلب (الحد الأدنى للكمية)	مجموعة واحدة
مؤشر الأداء
العزل الحراري	λ = 0.048 واط/(م·ك)	مقاومة الرياح	0.60 كيلو نيوتن/م²
عزل الصوت	≥ 30 ديسيبل	عرض ناري	الفئة أ
حمولة الأرضية	2.0 كيلو نيوتن/م²	حمولة الثلج على السطح	0.9 كيلو نيوتن/م²
الأداء الزلزالي	الصف الثامن	أداء مقاوم للماء	نظام تصريف منظم؛ لا يوجد تسرب عند معدل هطول أمطار 16 ملم/دقيقة
الهيكل الرئيسي
رأس التعليق	210 × 150 × 160 مم، مجلفن بالكامل
العارضة الرئيسية الأرضية 1	فولاذ مربع مجلفن 80 × 100 مم، سمك 2.5 مم
العارضة الرئيسية الأرضية 2	مقطع فولاذي مجلفن على شكل حرف C ذو شكل خاص، بطول 180 مم وسماكة 2.5 مم
العارضة الثانوية الأرضية	9 أنابيب مربعة مجلفنة أو فولاذ على شكل حرف C، 60 × 40 × 1.8 مم
عمود	فولاذ مجلفن 210 × 150 مم، سمك 2.5 مم
العارضة الرئيسية للسقف 1	فولاذ مربع مجلفن 80 × 100 مم، سمك 2.5 مم
نظام مقاوم للماء
إحكام إغلاق المفاصل	شرائط مطاطية من النوع D لكل مفصل متحرك؛ شريط بوتيل مقاوم للماء

صور تفصيلية

تركيب التوسعة في الموقع

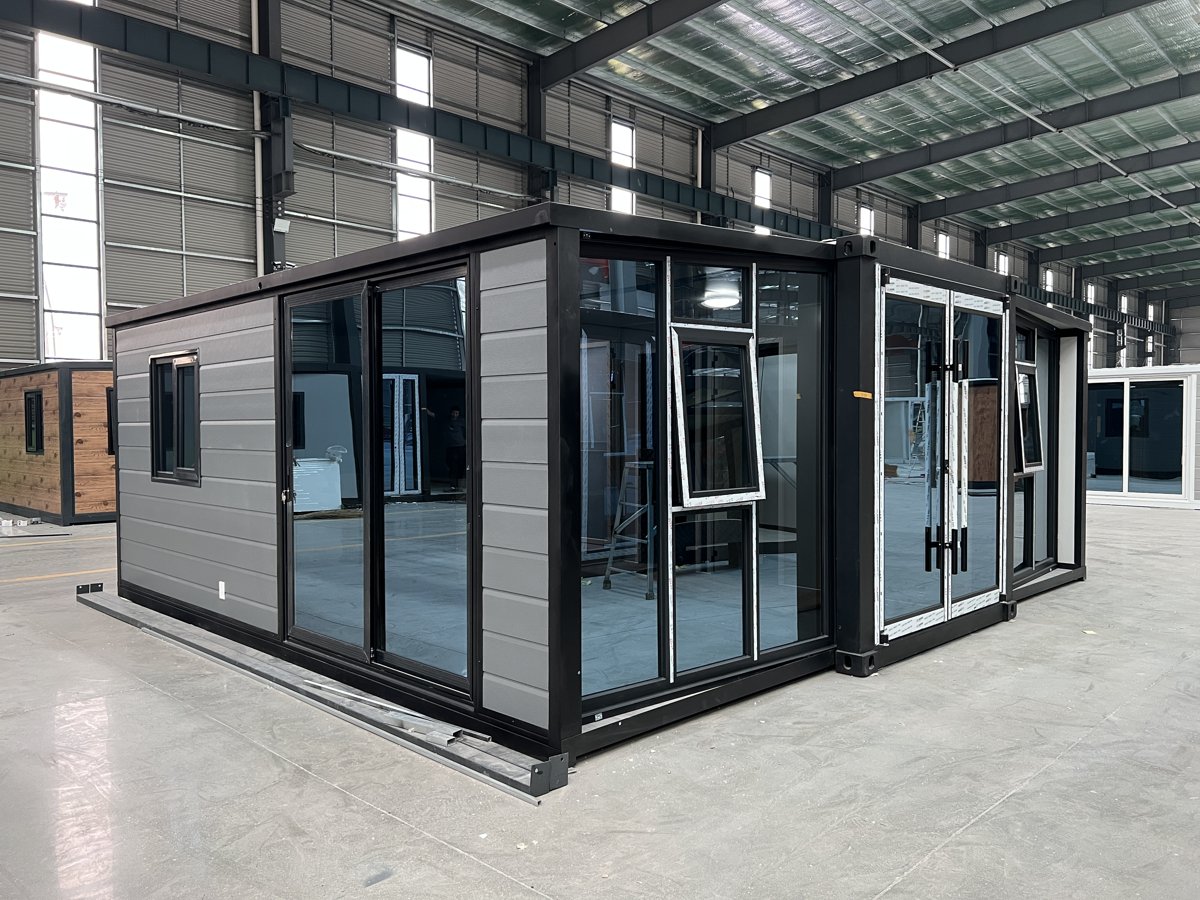

عرض تجميع المصنع

طلاء خارجي رمادي

تخصيص النوافذ الممتدة من الأرض إلى السقف

الكسوة الخارجية

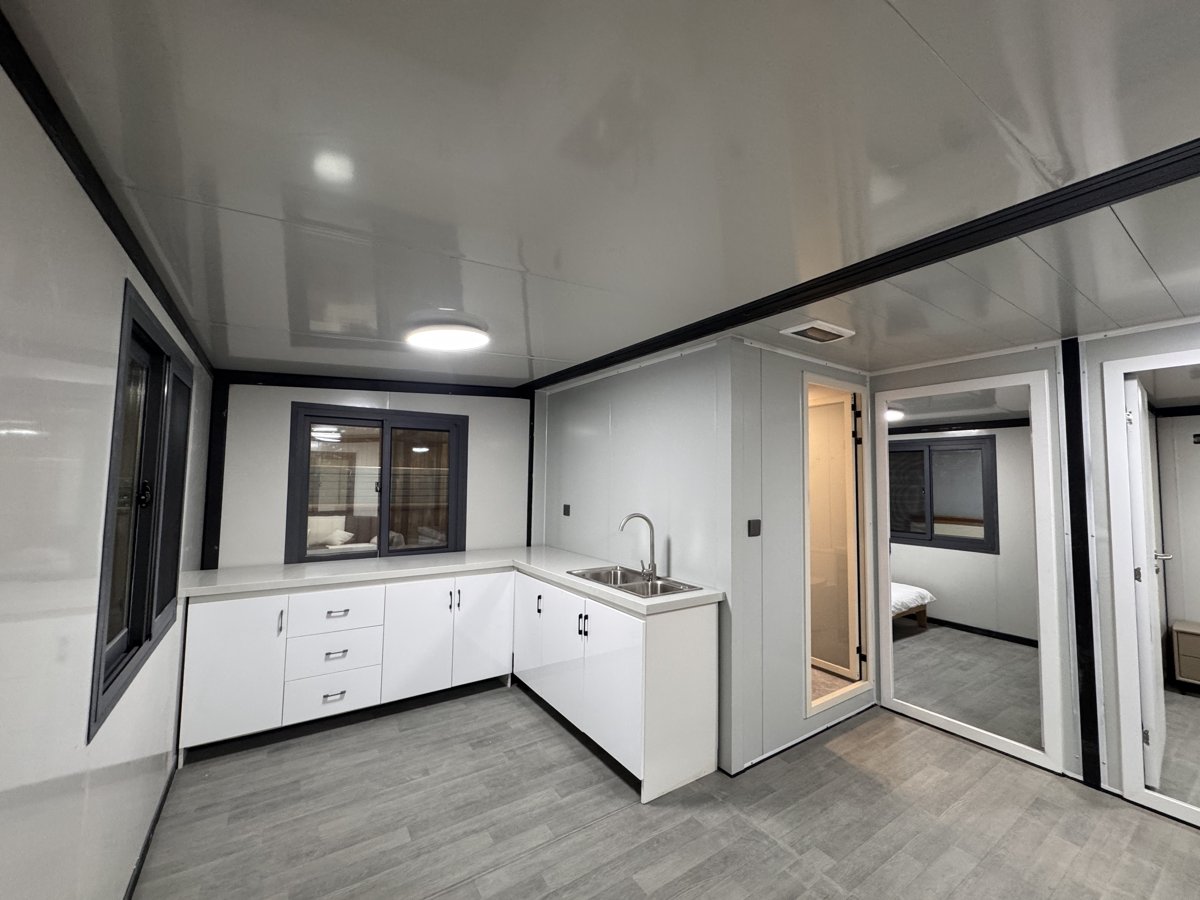

منطقة المعيشة الداخلية المكتملة

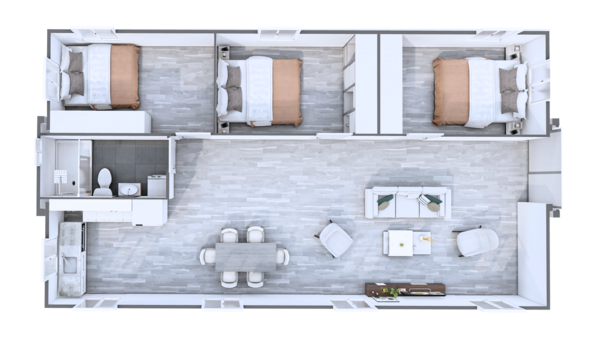

مخطط تخطيط جناح مزدوج بطول 20 قدمًا

تمت ترجمة صورة تحليل الهيكل الصيني الأصلية إلى اللغة الإنجليزية مع الحفاظ على هيكل الرسم البياني دون تغيير.

20ft Double-Wing Structure Diagram in English

صور داخلية للمنتج

تَخطِيط	الاستخدام المناسب
غرفتا نوم + حمام + غرفة معيشة + مطبخ	مساكن للعائلات الصغيرة، وسكن للموظفين، وكبائن للإيجار
الإشغال	شخصان أو ثلاثة
مطبخ	خزانة مطبخ قياسية مع حوض ومغسلة (مرجع)
حمام	مرجع المرحاض، والدش، وحوض الغسيل، وخزانة المرآة، والأنابيب

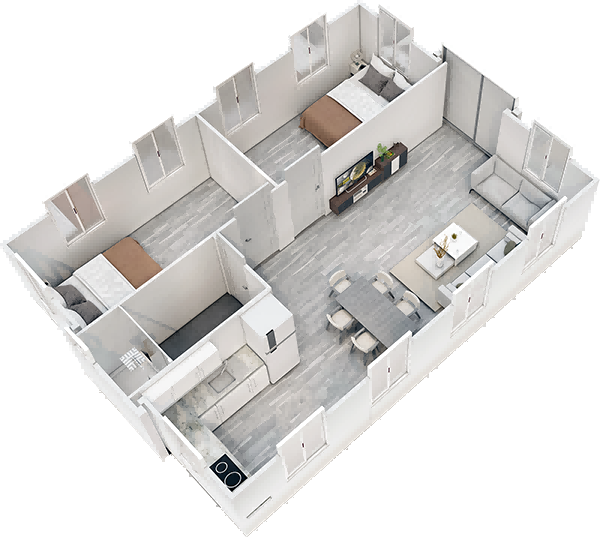

مرجع التخطيط ثلاثي الأبعاد

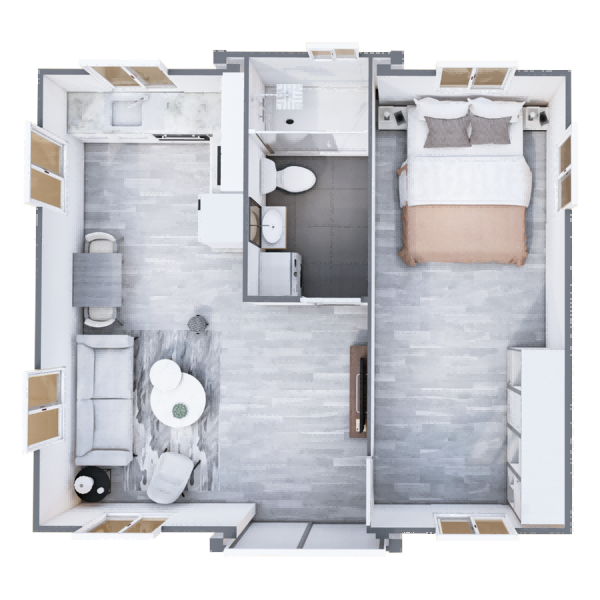

مخطط طابق بمساحة 20 قدمًا مكون من غرفتي نوم

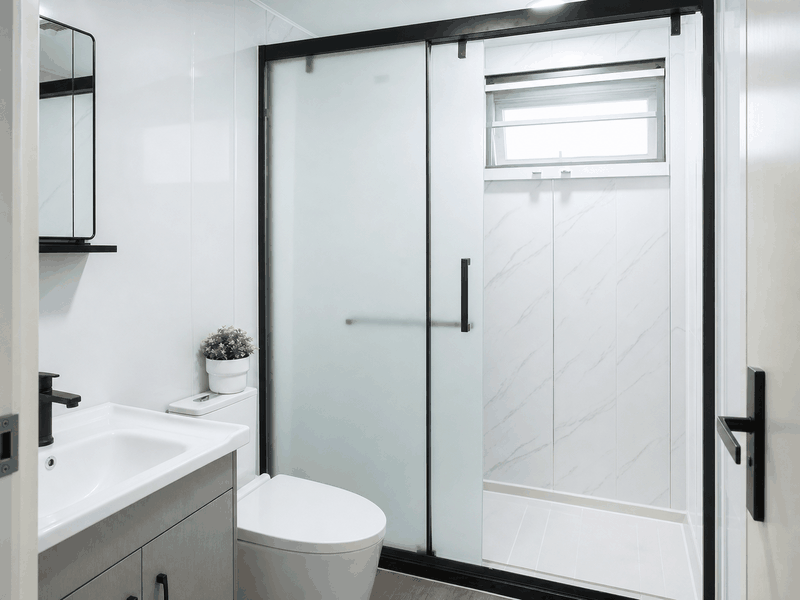

مرجع تصميم الحمامات الداخلية

مرجع تصميم غرفة المعيشة / تصميم داخلي للغرفة

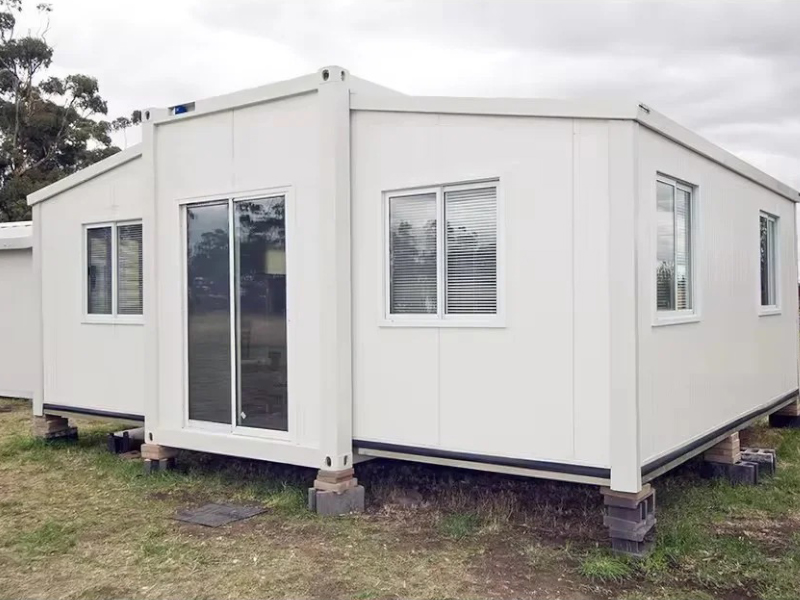

تصميم خارجي سكني

الحالة المطوية قبل التمدد

مقاس

حجم المنتج	المعلمة
نموذج	نموذج أساسي لمنزل قابل للتوسيع بطول 20 قدمًا - سقف مائل
حجم تحميل الصفحة الأصلي	5900 × 2200 × 2480 مم
الأبعاد الكلية	الطول 5900 × العرض 6300 × الارتفاع 2480 مم
حجم موسع	الطول 5900 × العرض 6300 × الارتفاع 2480
الحجم الداخلي	الطول ٥٨٠٠ × العرض ٦٠٠٠ × الارتفاع ٢٢٠٠
الحجم عند الطي	الطول 5900 × العرض 2200 × الارتفاع 2480
منطقة	37 متر مربع
وزن الصفحة الحالي	4000 كجم
الوزن الصافي إكسل	3.5 طن
أقصى حمل للطاقة	12 كيلو واط
سعة التحميل	وحدتان لكل حاوية 40HC

دليل التحميل والتركيب

مرجع	المعلمة
سعة التحميل	40HC: وحدتان
نموذج التسليم	وحدة قابلة للطي والتمديد لشحن الحاويات ورفعها في الموقع
إدارة الموقع	تفريغ الشاحنات، ورفعها بالرافعة وتحديد مواقعها
طريقة التركيب	افتح كلا الجناحين، وقم بإصلاح وصلات السقف/الأرضية/الجدران، ثم قم بتوصيل المرافق

إطار

عنصر	المادة / المواصفات
الهيكل الرئيسي	مجلفن بالكامل
العارضة الرئيسية للسقف	أنبوب مربع مجلفن 80 × 80 × 3.0 مم
عارضة السقف المتقاطعة	فولاذ مجلفن مطوي بسماكة 2.0 مم
العارضة الرئيسية للأرضية	أنبوب مربع مجلفن 100 × 100 × 3.0 مم
عارضة أرضية متقاطعة	أنبوب مربع مجلفن 100 × 100 × 3.0 مم
الأعمدة ونقاط الرفع	فولاذ مطوي بسمك 3.0 مم
إطار قابل للطي من الأعلى	أنبوب على شكل حرف P بأبعاد 40 × 80 × 1.5 مم / أنبوب مربع بأبعاد 40 × 80 × 1.5 مم / فولاذ مطوي بسماكة 2.0 مم
إطار قابل للطي من الجانب السفلي	أنبوب مربع 40601.5 مم / أنبوب مربع 80803 مم
مفصلات قابلة للطي	مفصلات من الفولاذ المجلفن بسمك 13 مم
طلاء الإطار	طلاء مسحوق إلكتروستاتيكي

الجدران والأسقف والعزل

عنصر	المادة / المواصفات
سقف مركزي خارجي	صفيحة فولاذية بسمك 1.0 مم
لوحة السقف الداخلية	لوح ساندويتش EPS بسمك 50 مم
لوحة السقف	لوح ساندويتش EPS بسمك 50 مم
لوحة جدارية خارجية	لوح ساندويتش EPS بسمك 50 مم، كثافة اللب 12 كجم/م3، كلا الجانبين من الفولاذ المطلي بالألوان بسمك 0.35 مم
لوحة القسم الداخلي	لوح ساندويتش EPS بسمك 50 مم

الأرضيات والأبواب والنوافذ والكهرباء

عنصر	المادة / المواصفات
المكاتب المركزية	لوح أسمنت ليفي بسمك 18 مم
ألواح أرضية جانبية	لوح أكسيد المغنيسيوم (MgO) مقاوم للحريق بسمك 18 مم
أرضيات سطحية	أرضيات SPC بسمك 4 مم بنمط الخشب
باب المدخل الرئيسي	باب من الألومنيوم لجسر مكسور
ويندوز	نوافذ منزلقة من الألومنيوم، المقاس: 930 × 930 مم
باب غرفة النوم	باب فولاذي
قواطع الدائرة	1 جهاز حماية من التسرب (RCD)، 4 قواطع دوائر مصغرة (MCBs)
إضاءة	مصابيح سقف دائرية بتقنية LED
الأسلاك	الكابل الرئيسي: 6 مم²؛ سخان الماء: 6 مم²؛ مقابس المطبخ: 4 مم²؛ مقابس التيار المتردد: 4 مم²؛ المقابس العامة: 2.5 مم²؛ الإضاءة: 1.5 مم²

المطبخ والحمام

منطقة	إعدادات
مطبخ	خزانة مطبخ قياسية على شكل حرف L مزودة بحوض ومغسلة
حمام	لوحة فاصلة، طقم دش، حوض غسيل، مرحاض، مرآة، خزانة، باب دش منزلق، مصرف أرضي، أنابيب إمداد المياه والصرف الصحي

مزايا المنتج

تصميم قابل للتوسيع بطول 20 قدمًا
مناسب لمشاريع الإسكان الصغيرة والمكاتب وأماكن الإقامة.

بيانات شحن واضحة
يساعد حجم الطي وكمية التحميل في حاوية 40HC على تقدير تكلفة الخدمات اللوجستية.

قائمة المواد المرفقة
تم عرض مواصفات الهيكل والجدران والأرضيات والأبواب والنوافذ والكهرباء على المشتري للمراجعة.

مرجع المشروع
صور المشاريع الخارجية تدعم ثقة المشترين في شراء المباني الجاهزة.

التعليمات

ما هو الحد الأدنى للطلب؟

وحدة واحدة على الأقل.

ما هي مدة الإنتاج؟

تعتمد مدة الإنتاج على كمية الطلب ومواصفاته. يرجى التأكد من الجدول الزمني مع فريقنا قبل تقديم الطلب.

هل يمكن تخصيص التصميم؟

نعم. يمكن لشركة وانبانغ تخصيص التصميم واللون والأبواب والنوافذ والمعايير الكهربائية وتكوين المطبخ والحمام وفقًا لمتطلبات المشروع.

ما هي طريقة الدفع؟

شروط الدفع هي 50% دفعة مقدمة و50% قبل الشحن.

هل تحتاج إلى رسومات وقائمة مواد وخطة تحميل وسعر المصنع لمنزل حاويات جاهز قابل للتوسيع بطول 20 قدمًا؟ أرسل لنا بلد الوجهة والكمية والتصميم المفضل. يمكن لشركة وانبانغ تزويدك بالمواصفات المناسبة وعرض سعر الشحن.
